Caja de distribución de cable óptico de fibra

  • Caja de distribución de cable óptico de fibra
  • Caja de distribución de cable óptico de fibra
  • Caja de distribución de cable óptico de fibra
  • Caja de distribución de cable óptico de fibra

Caja de distribución de cable óptico de fibra

    Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Terms of Trade: FOB,CFR,CIF,FCA,CPT
    Cantidad de pedido mínima: 100 Piece/Pieces
    Plazo de entrega: 10 días
    Paquete: Cartones
    productividad: 1000/week
    Marca: HTLL
    transporte: Ocean,Land,Air
    Lugar de origen: China
    Capacidad de suministro: 1000/Week
    Certificados : ISO9001:2008
    Hafen: ShangHai,ShenZhen,ChengDu

Información básica

Modelo: GFL

Descripción del producto

Descripción:

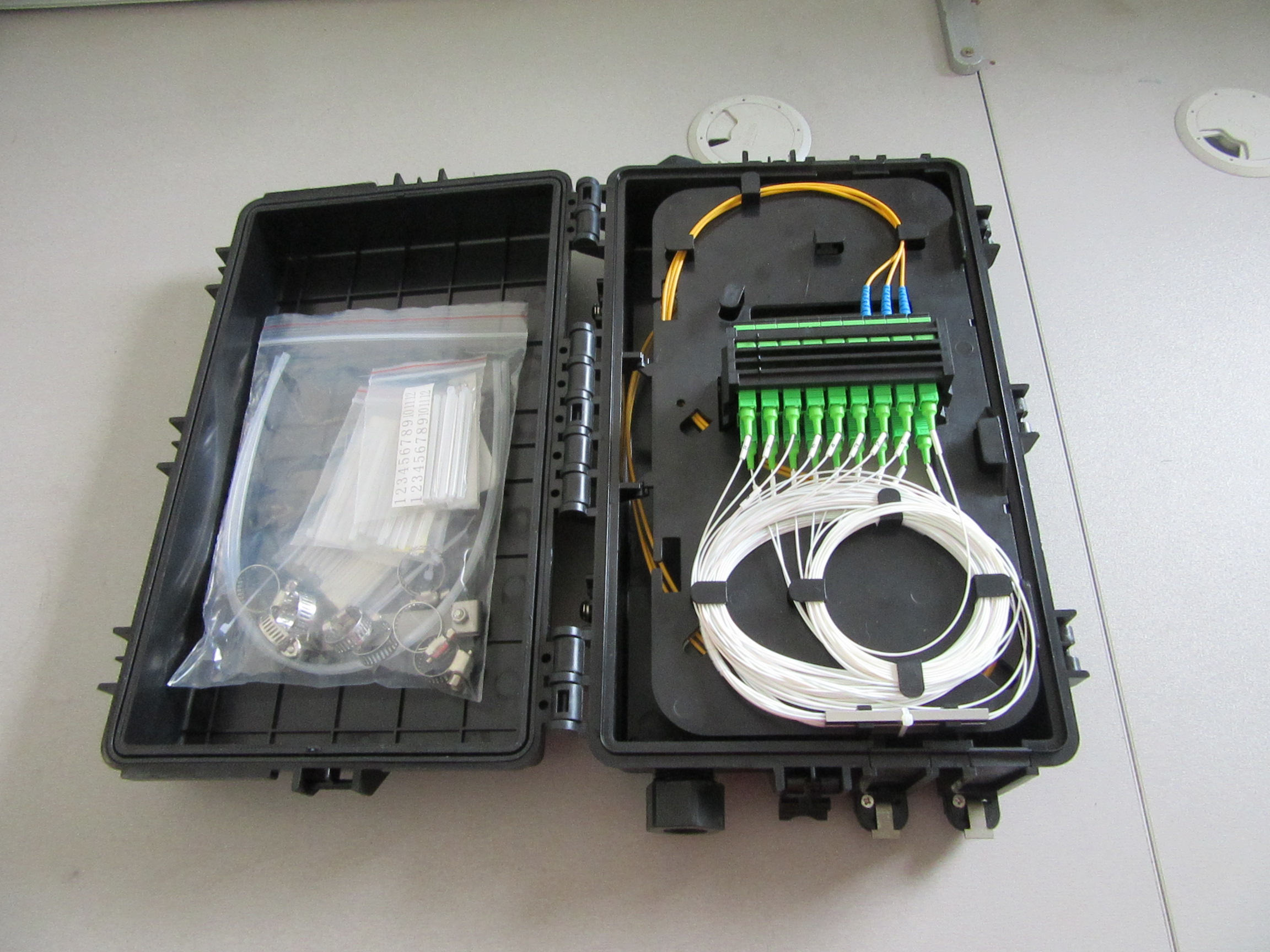

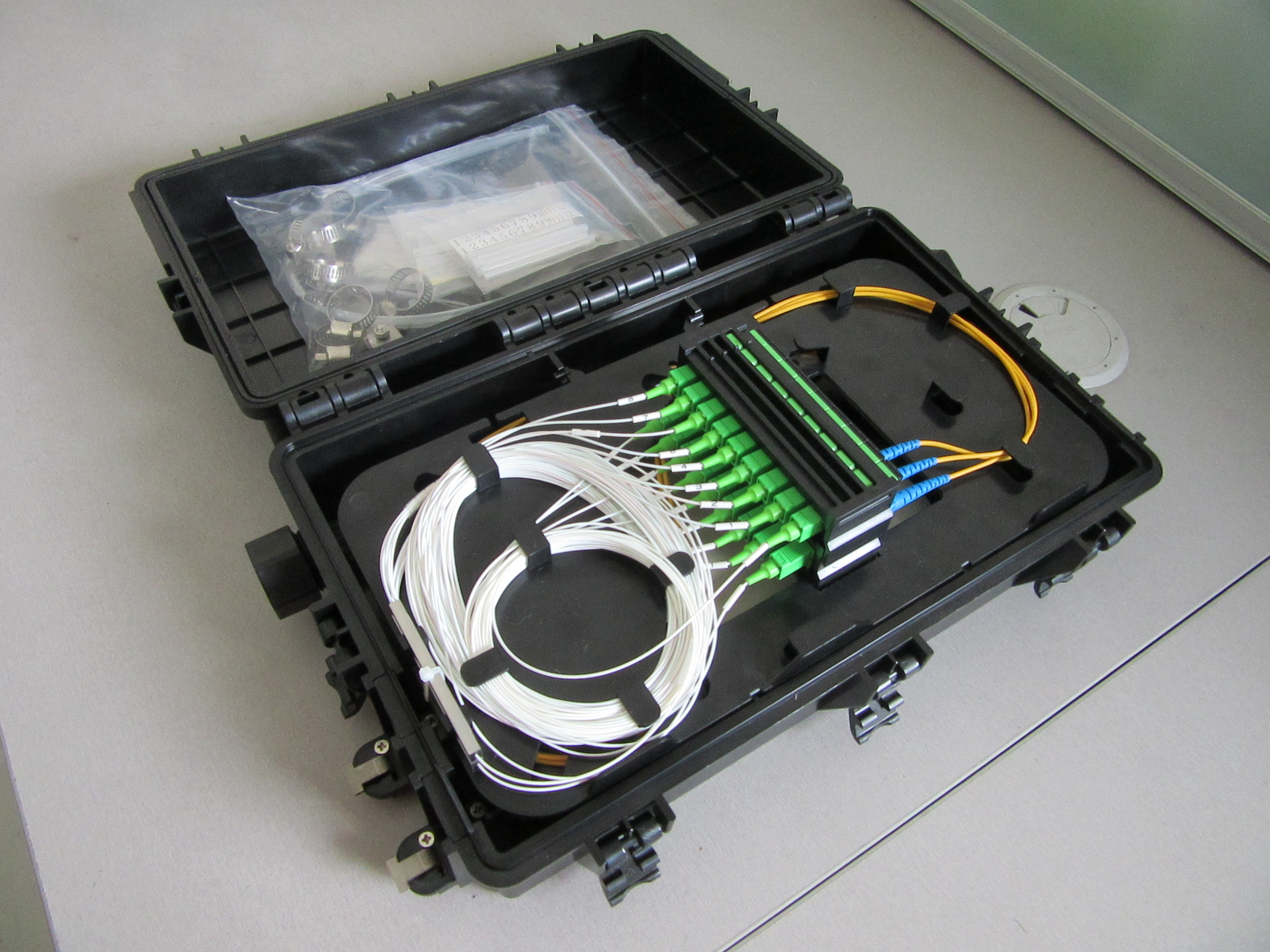

La caja de distribución óptica (ODB) de GFT es una solución de caja de fibra de 2 en 2 salidas de alta densidad. Diseñando con un tamaño compacto de 340x220x100mm, el gabinete acomoda divisores de 1x2,1x4,1x8 y 1x16 etc. Los 4 puertos tienen un tamaño para cable principal de 9 a 16 mm de diámetro, junto con 16 cables de 3 mm.


Procedimientos de instalación:

1. Preparación del cable principal (Figura 1)

1.1 De acuerdo con el diámetro del cable de fibra óptica principal, elija los sellos de cable correspondientes y coloque el cable a través de dos campos de mangueras.

2. Procesamiento de terminaciones de conexión de cable

1.1 Retire la funda del cable de fibra óptica, la base de longitud del cable de fibra óptica extraída en la tradición de instalación local.

1.2 Retire todas las capas del cable, excepto el tubo de protección suelto y deje la longitud adecuada para el miembro de resistencia.

1.3 Despeje la mancha de aceite y el material de relleno.

3. Fijación de fibras principales (Figura 2)

3.1 Coloque los sellos del cable principal en las ranuras en el extremo de la caja, use el campo de la manguera para fijar la cubierta externa del cable de fibra, y asegure el miembro reforzado con una placa de metal colocada en su interior, e inserte el tubo protector tubo de protección de fusión de fibra

4. La conexión de fusión entre los cables principales y las coletas (Figura 3)

4.1. Corte con un anillo y retire el tubo de fibra de protección suelto en la entrada de acceso de la bandeja de fibra, exponga las fibras descubiertas y asegure las fibras con cinta de nylon.

4.2 Asegure los pigtails con una abrazadera al otro lado de la entrada de acceso, y desmonte

4.3 Retire por completo la mancha de polvo y aceite en la bandeja de fibra y luego de acuerdo con

Procedimientos y requisitos de operación prescritos para hacer fusión, prueba, protección contra fusión, fijación de la junta fusionada y marcado. Y coloque fibras extra dentro de la bandeja de fibra con regularidad.

4.4 Después de terminar la fusión en la bandeja de fibra, inserte las coletas en el lado frontal de la placa volteadora a través de los orificios laterales.

5 Conexión entre coletas y divisores (Figura 4)

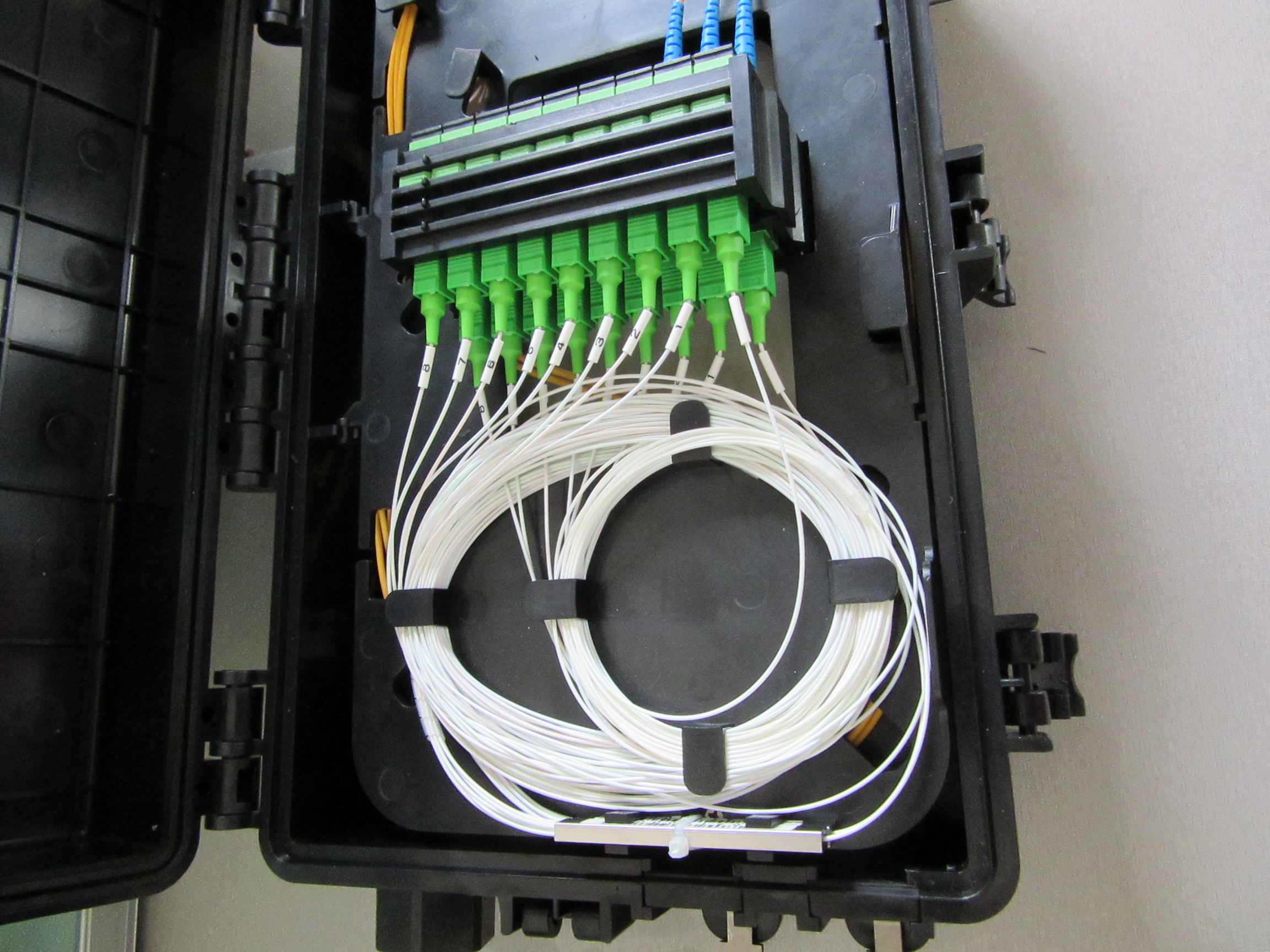

5.1 En el lado derecho del tablero de volteo, las coletas se enrollan y luego se insertan en el divisor. (El puerto del conector en la parte inferior

6. Fijación de cables de derivación

6.1 El sello del cable de caída tiene 8 orificios, lo que permite que 8 cables de caída correspondan. De acuerdo con el número de fibras a las que se accede, los agujeros correspondientes deben reservarse. Por ejemplo, si introduce 4 cables sueltos, la tijera debe cortar 4 orificios.

6.2 Coloque los cables de derivación a través de los anillos de junta y sellos, pellizque el cable con la placa de cubierta. (figura 6, figura 7)

6.3 Inserte los sellos del cable de bajada en los orificios inferiores de la caja, apriete los tornillos de plástico (figura 8)

7. La conexión de fusión entre coletas y cables de conexión (Figura 9, Figura 10)

7 .1 Corte con un anillo y retire el tubo de fibra tampón suelto en la entrada de acceso de la bandeja de fibra, exponga las fibras descubiertas y asegure las fibras con cinta de nylon.

7.2 Asegure los pigtails con el empate en otro lado de la entrada de acceso, y desmonte

7.3 Retire por completo la mancha de polvo y aceite en la bandeja de fibra y luego de acuerdo con

Procedimientos y requisitos de operación prescritos para hacer fusión, prueba, protección contra fusión, fijación de la junta fusionada y marcado. Y coloque fibras extra dentro de la bandeja de fibra con regularidad.

7.4 Después de terminar la fusión en la bandeja de fibra, inserte las coletas en el lado frontal del tablero volteado a través de los orificios laterales. Si la espiral de las coletas gira en sentido contrario a las agujas del reloj, las coletas deben colocarse en la parte posterior de la tabla de inversión con dirección opuesta, luego inserte las coletas en la parte delantera a través de los orificios laterales.

8. Conexión entre coletas y divisores (Figura 11)

8.1 En el lado derecho del tablero de volteo, las coletas se enrollan y luego se insertan en el divisor.

9. Instalación aérea

9.1 Asegure las hebillas aéreas en el gabinete con pernos inoxidables M6x10.

9.2 Cuelgue el ODB en un cable de acero con dos hebillas.

Almacenamiento

El ODB debe colocarse en buenas condiciones de ventilación y en los marcos, que son

A 20 mm del suelo y la pared del almacén; rango de temperatura: -25 a 40 grados, la humedad relativa no debe ser más del 85% (30 grados Celsius); las cifras de ácido y álcali y el contenido de otros gases nocivos deben cumplir los requisitos de protección del medio ambiente.
